بزرگتر شدن سطح انتقال حرارت (Oversizing) در مبدل‌های حرارتی: تیغ دولبه طراحی و عملیات

در دنیای پیچیده طراحی تجهیزات فرآیندی، مبدل‌های حرارتی به عنوان نقاط گلوگاهی انتقال انرژی، همواره در کانون توجه مهندسان هستند. یکی از بنیادی‌ترین تصمیماتی که یک مهندس فرآیند در مراحل طراحی این تجهیزات می‌گیرد، تعیین میزان سطح انتقال حرارت اضافی (Heat Transfer Area Margin) یا به عبارت ساده‌تر، میزان بزرگتر شدن سطح (Oversizing) نسبت به نیاز تئوریک در شرایط کاملاً تمیز و ایده‌آل است. این تصمیم، یک “تیغ دولبه” است: از یک سو، تضمینی برای عملکرد در شرایط نامساعد آتی است و از سوی دیگر، می‌تواند منجر به هزینه‌های سرمایه‌ای اضافی، ناپایداری‌های عملیاتی خطرناک و حتی خرابی زودهنگام تجهیز شود. این مقاله یک کاوش عمیق در لایه‌های پیدا و پنهان Oversizing است؛ از دلایل اجتناب‌ناپذیر آن تا روش‌های مدرن برای بهینه‌سازی این حاشیه اطمینان.

Oversizing دقیقاً چیست؟ یک تعریف فنی

Oversizing به حالتی اطلاق می‌شود که مساحت واقعی انتقال حرارت نصب‌شده بر روی یک مبدل حرارتی (A_installed) از مساحت محاسبه‌شده برای انجام وظیفه حرارتی (Duty) در شرایط عملیاتی “روز اول” و با سطوح “کاملاً تمیز” (A_clean) بزرگتر باشد. این اختلاف معمولاً به صورت درصدی از A_clean بیان می‌شود:

% Surface Margin = (A_installed – A_clean) / A_clean × ۱۰۰

برای مثال، اگر محاسبات دقیق نشان دهد که برای انتقال گرمای Q از سیال گرم به سیال سرد در یک مبدل کاملاً تمیز به ۱۰۰ متر مربع سطح نیاز داریم، اما مهندس طراح یک مبدل با ۱۳۰ متر مربع سطح را انتخاب کند، می‌گوییم این مبدل ۳۰٪ Oversize شده یا ۳۰٪ Surface Margin دارد. این ۳۰ متر مربع اضافی، عمداً به طراحی افزوده شده است. اما چرا باید عمداً سطحی بیشتر از نیاز تئوریک نصب کرد؟

چرا Oversizing یک “شر ضروری” در طراحی است؟

پاسخ کوتاه: برای مقابله با پدیده رسوب‌گذاری (Fouling) و عدم قطعیت‌ها. پاسخ بلند و مهندسی شامل سه دلیل اصلی است:

۱. جبران کاهش تدریجی عملکرد ناشی از رسوب‌گذاری (Fouling):

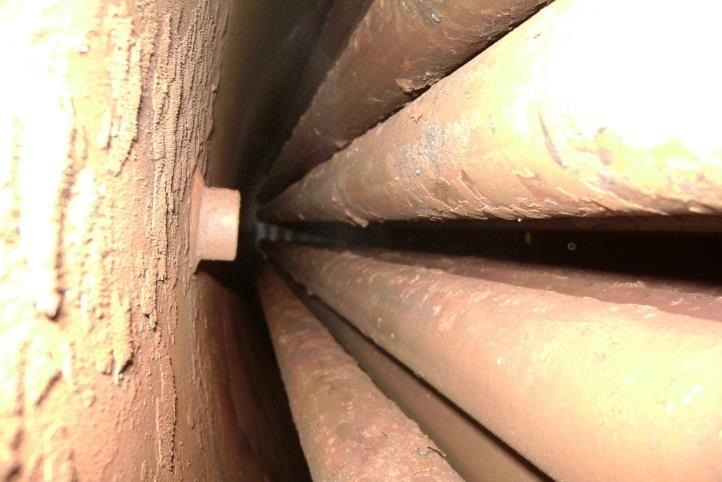

این مهم‌ترین و اصلی‌ترین دلیل Oversizing است. همانطور که در مقاله پیشین (فاکتور رسوب) به تفصیل بحث شد، با گذشت زمان، لایه‌هایی از رسوبات ناخواسته بر روی سطوح انتقال حرارت تشکیل می‌شود. این لایه‌ها یک مقاومت حرارتی اضافی (R_f) ایجاد کرده و ضریب کلی انتقال حرارت (U) را کاهش می‌دهند. یک مبدل تمیز در روز اول راه‌اندازی، اگر دقیقاً برای همان شرایط تمیز طراحی شده باشد، با شروع رسوب‌گذاری دیگر قادر به انتقال گرمای مورد نیاز نخواهد بود و فرآیند از کنترل خارج می‌شود. Oversizing تضمین می‌کند که حتی در “پایان دوره عملیاتی” (End of Run Conditions)، یعنی زمانی که مبدل حداکثر میزان رسوب مجاز پیش‌بینی‌شده را دارد، باز هم سطح کافی برای انتقال گرمای کامل وجود داشته باشد.

۲. پوشش عدم قطعیت‌های طراحی (Design Uncertainties):
طراحی مبدل حرارتی یک علم دقیق است، اما نه آن‌قدر که جای خطا و تقریب نداشته باشد. منابع عدم قطعیت عبارتند از:

• دقت مدل‌های انتقال حرارت: روابط تجربی (مانند Dittus-Boelter) و نرم‌افزارهای تخصصی (مانند HTRI، Aspen EDR) خود دارای حاشیه خطای ذاتی (معمولاً ±۱۰٪ تا ±۲۰٪) هستند، به‌ویژه در رژیم‌های جریان پیچیده (دو فازی، جوشش، چگالش).

• عدم قطعیت در خواص فیزیکی سیال: ویسکوزیته، چگالی، رسانایی و گرمای ویژه، به‌ویژه برای مخلوط‌های پیچیده هیدروکربنی، ممکن است در مرحله طراحی دقیقاً مشخص نباشند.

• تغییرات شرایط عملیاتی: دبی و دمای ورودی سیالات ممکن است در طول عمر کارخانه با آنچه در دیتاشیت طراحی آمده، اندکی متفاوت باشد.

• تلرانس‌های ساخت (Fabrication Tolerances): ممکن است تعداد واقعی لوله‌ها، طول آن‌ها و کیفیت سطح نهایی در کارگاه با محاسبات تئوریک اندکی اختلاف داشته باشد.

۳. تأمین انعطاف‌پذیری عملیاتی (Operational Flexibility):
در برخی کاربردها، کارفرما به دنبال توانایی افزایش ظرفیت واحد (Debottlenecking) در آینده است. گنجاندن یک Surface Margin در روز اول طراحی، هزینه این ارتقاء آتی را به شدت کاهش می‌دهد، چرا که با تغییرات جزئی در شرایط سیال سرویس (مثلاً افزایش اندک دبی بخار) می‌توان گرمای بیشتری را با همان مبدل تأمین کرد، بدون آنکه نیاز به تعویض یا افزودن مبدل جدید باشد.

استانداردها و رویه‌های صنعتی برای تعیین Oversizing

چگونه یک مهندس تصمیم می‌گیرد چه مقدار Oversizing کافی است؟ این فرآیند ترکیبی از استانداردها، تجربه و محاسبات است:

• رویکرد سنتی مبتنی بر TEMA و فاکتور رسوب: رویه کلاسیک این است که یک فاکتور رسوب (R_f) از جداول استاندارد TEMA انتخاب شود. با محاسبه U_clean و سپس اعمال R_f برای محاسبه U_fouled، سطح مورد نیاز (A_fouled) محاسبه می‌شود. این A_fouled همان سطح نصب‌شده است. اختلاف A_fouled و A_clean، همان Oversizing است. در این رویکرد، مقدار Oversizing مستقیماً تابعی از میزان محافظه‌کاری در انتخاب R_f است. یک R_f بزرگتر، یک مبدل بزرگتر و Oversizing بیشتر.

• رویکرد درصدی مستقیم (Direct Margin Approach): در این روش، مهندس به جای (یا در کنار) تکیه صرف بر R_f، مشخص می‌کند که به چه میزان “سطح اضافی” به عنوان حاشیه اطمینان کلی نیاز دارد. مقادیر معمول:

  • مبدل‌های عمومی و کم‌اهمیت: ۱۰٪ – ۱۵٪

  • مبدل‌های بحرانی و مستعد رسوب سنگین (پیش‌گرمکن نفت خام، ریبویلرها): ۲۰٪ – ۳۰٪ یا حتی بیشتر

  • مبدل‌های با رسوب بسیار کم (کندانسور توربین بخار، سرویس‌های فوق تمیز): ۰٪ – ۵٪ (طراحی تمیز با تلورانس)

• استاندارد API 660 (مبدل‌های پوسته و لوله برای سرویس عمومی پالایشگاه): این استاندارد صراحتاً بیان می‌کند که مبدل باید به گونه‌ای طراحی شود که با داشتن سطح اضافی معین (معمولاً توافقی بین خریدار و سازنده)، قادر به انجام وظیفه حرارتی در شرایط تمیز و رسوب‌گرفته باشد.

روی تاریک Oversizing: دامی برای بهره‌برداری پایدار

در حالی که Oversizing یک حاشیه امن ظاهری ایجاد می‌کند، اعمال بیش از حد آن یک فاجعه عملیاتی خاموش است. بزرگ‌ترین اشتباه یک مهندس کم‌تجربه، این شعار است که “هرچه حاشیه اطمینان بیشتر، بهتر!” در اینجا چهار پیامد منفی بزرگ‌تر شدن بیش از حد سطح را بررسی می‌کنیم:

۱. ناپایداری کنترل فرآیند (Control Instability):
تصور کنید یک مبدل برای گرم کردن یک جریان فرآیندی با استفاده از بخار آب طراحی شده است. اگر این مبدل ۴۰٪ Oversize باشد، حتی با باز شدن یک شیر کنترل بخار به میزان ۲۰٪، ممکن است دمای خروجی سیال فرآیند از نقطه تنظیم (Setpoint) فراتر رود. این امر باعث می‌شود شیر کنترل دائماً در حالت نوسان و شکار (Hunting) باشد، نتواند به یک موقعیت پایدار برسد و کل حلقه کنترل را ناپایدار کند. این نوسانات حرارتی می‌توانند به تجهیزات پایین‌دست آسیب بزنند.

۲. بروز پدیده‌های مخرب در سمت سیال سرویس:
این یکی از جدی‌ترین و کمتر شناخته‌شده‌ترین عواقب Oversizing است.

• در سمت بخار (Steam Side): یک مبدل بیش از حد بزرگ، بخار را با سرعت بسیار کمی مصرف می‌کند. این امر باعث افت شدید فشار در سمت پوسته (یا لوله) شده و تخلیه کندانس (Condensate Drainage) را مختل می‌کند. تجمع کندانس در مبدل نه تنها سطح مؤثر را کم می‌کند، بلکه باعث چکش آبی (Water Hammer) ، خوردگی شدید ناشی از دی‌اکسید کربن محلول و آسیب مکانیکی می‌شود. همچنین، دمای بسیار پایین کندانس خروجی، نشانه‌ای از عملکرد ناکارآمد و خطرناک است.

• در سمت آب خنک‌کننده (Cooling Water Side): اگر مبدل بیش از حد بزرگ باشد و شیر کنترل برای محدود کردن جریان آب، بیش از حد بسته شود، سرعت آب در لوله‌ها به زیر حداقل مجاز (معمولاً ۱ متر بر ثانیه) سقوط می‌کند. این سرعت پایین، باعث ته‌نشینی سریع ذرات معلق (Sedimentation) و گرم شدن موضعی آب ساکن می‌شود که نرخ خوردگی و تشکیل رسوب را به شدت افزایش می‌دهد. به این ترتیب، Oversizing که برای مقابله با رسوب در نظر گرفته شده بود، خود به مولد اصلی رسوب و خوردگی تبدیل می‌شود!

۳. هزینه‌های سرمایه‌ای و عملیاتی پنهان:

• CAPEX: مبدل بزرگتر به معنای پوسته بزرگتر، تعداد لوله بیشتر، صفحه لوله بزرگتر، فونداسیون قوی‌تر و وزن بیشتر است که همگی هزینه خرید را افزایش می‌دهند.

• OPEX: مبدل بزرگتر، حجم بیشتری از سیال را در خود نگه می‌دارد. این می‌تواند در واحدهایی که با مواد گران‌قیمت یا خطرناک کار می‌کنند، هزینه‌های موجودی (Inventory Costs) و ریسک‌های ایمنی را بالا ببرد. همچنین، وزن بیشتر، هزینه حمل‌ونقل و نصب را افزایش می‌دهد.

۴. خزش (Creep) در دمای بالا:
برای کاربردهای با دمای بالا، یک مبدل Oversize شده ممکن است مجبور شود در بخشی از سطح خود با دبی بسیار کم کار کند. این نواحی “سرد” یا “با جریان راکد” می‌توانند توزیع دما را غیریکنواخت کرده و تنش‌های حرارتی ایجاد کنند، اما مهم‌تر از آن، ممکن است دمای فلز در برخی نقاط به دلیل کاهش خنک‌کاری، از حد مجاز فراتر رفته و منجر به آسیب‌های بلندمدت متالورژیکی شود.

مطالعه موردی: فاجعه خاموش در یک ریبویلر

یک برج تقطیر در یک پالایشگاه برای جداسازی حلال طراحی شده بود. ریبویلر از نوع کتری (Kettle Reboiler) با بخار فشار متوسط به عنوان منبع گرمایی. مهندس طراح، با “رویکرد محتاطانه”، یک فاکتور رسوب بسیار بالا برای سمت فرآیند (R_f=0.001) در نظر گرفته بود که منجر به مبدلی با ۴۵٪ سطح اضافه شد.
در بهره‌برداری: برای کنترل دمای برج، شیر کنترل بخار ورودی به ریبویلر دائماً در وضعیت ۱۵٪ تا ۲۵٪ باز بود. فشار بخار درون پوسته بسیار پایین‌تر از فشار شبکه بود و این اختلاف فشار زیاد، باعث فرسایش سریع و نشیمن‌گاه شیر کنترل شد. در سمت پوسته، کندانس نمی‌توانست به درستی تخلیه شود. اپراتورها مجبور بودند دائماً شیر بای‌پس تخلیه کندانس را باز بگذارند که این یعنی “بخار زنده” را به فلر می‌فرستادند. نتیجه نهایی: هدررفت انرژی معادل ده‌ها هزار دلار در ماه، تعویض مکرر شیر کنترل و در نهایت، خوردگی شدید لوله‌های ریبویلر که پس از تنها ۱۸ ماه کارکرد، نیاز به تعمیر اساسی پیدا کرد. ریشه همه این مشکلات، نه در عملیات بد، بلکه در یک Oversizing غیرمهندسی در دفتر طراحی بود.

Oversizing در انواع مختلف مبدل‌های حرارتی

چالش Oversizing در همه مبدل‌ها یکسان نیست:

• مبدل‌های پوسته و لوله (Shell & Tube): Oversizing در اینجا با افزایش طول یا تعداد لوله‌ها (و به تبع آن، افزایش قطر پوسته) اعمال می‌شود. مهندس باید مراقب باشد که افزایش قطر پوسته، الگوی جریان در سمت پوسته را به هم نریزد و نواحی مرده (Dead Zones) یا مسیرهای میان‌بُر (Bypassing) ایجاد نکند. ساختاری مانند Longitudinal Baffle در این موارد بحرانی‌تر می‌شود.

• مبدل‌های صفحه‌ای واشردار (Gasketed Plate Heat Exchangers): ماهیت مدولار این مبدل‌ها، مدیریت Oversizing را بسیار انعطاف‌پذیر می‌کند. شما می‌توانید طراحی را با تعدادی صفحات اضافه (Extra Plates) انجام دهید. در زمان بهره‌برداری، اگر رسوب‌گیری شروع شود و دما کاهش یابد، کافی است چند صفحه به پک اضافه شود (با باز کردن Frame). این یک مزیت بزرگ عملیاتی است.

• مبدل‌های هوایی (Air-Cooled Heat Exchangers): Oversizing در اینجا با افزایش تعداد باندل‌ها، طول لوله‌ها، یا سطح فین‌ها اعمال می‌شود. اما چالش اصلی، کنترل در زمستان است. یک مبدل هوایی با سطح بیش از حد، در هوای سرد به سرعت سیال فرآیندی را بیش از حد سرد می‌کند (Over-cooling) که می‌تواند منجر به تشکیل هیدرات، انجماد، یا افزایش شدید ویسکوزیته و در نتیجه شکست لوله‌ها شود. بنابراین، Oversizing در مبدل‌های هوایی باید با سیستم‌های کنترل دقیق (لوورها، فن‌های دور متغیر، گردش مجدد) همراه باشد.

رویکرد مدرن: Oversizing هوشمند (Smart Sizing)

صنعت در حال حرکت از “Oversizing کور و محافظه‌کارانه” به سمت “طراحی مبتنی بر عملکرد در چرخه عمر” (Lifecycle Performance-Based Design) است. این رویکرد مدرن شامل عناصر زیر است:

1. مدل‌سازی دینامیک رسوب: به جای یک R_f ثابت برای ۲۰ سال، از مدل‌های نیمه‌تجربی (مانند مدل‌های کُک‌گرفتگی در HTRI) برای شبیه‌سازی منحنی کاهش U در طول زمان استفاده می‌شود.

2. تحلیل بدترین سناریو (Worst-Case Analysis): شناسایی بدترین ترکیب ممکن از پارامترهای طراحی (دبی، دما و ترکیب خوراک) که ممکن است هر ۵ سال یک‌بار اتفاق بیفتد، و طراحی برای آن سناریو (نه بدترین کابوس غیرممکن).

3. یکپارچه‌سازی با سیستم کنترل (Control-Integrated Design): در مرحله طراحی، رفتار مبدل Oversize شده با شیر کنترل و حلقه PID شبیه‌سازی می‌شود. شاید با انتخاب یک شیر کنترل با مشخصه “Equal Percentage” یا کاهش محدوده مجاز باز شدن شیر (Split Range)، بتوان یک مبدل با Oversizing بالاتر را به صورت پایدار کنترل کرد.

4. پذیرش تمیزکاری به عنوان بخشی از طراحی: به جای آنکه کل طول عمر را با یک R_f بالا پوشش دهیم، یک مقدار R_f منطقی و یک برنامه تمیزکاری (آنلاین یا آفلاین) تعریف می‌کنیم. هزینه تمیزکاری دوره‌ای را با هزینه Oversizing اولیه مقایسه می‌کنیم و نقطه بهینه اقتصادی را می‌یابیم.

نتیجه‌گیری: هنر و علم تعادل

بزرگتر شدن سطح انتقال حرارت (Oversizing) یک تصمیم مهندسی ظریف است که در مرز باریک بین “اطمینان” و “افراط” حرکت می‌کند. Oversizing کم، ریسک عدم تأمین ظرفیت حرارتی را به همراه دارد و Oversizing زیاد، تضمینی برای ناپایداری عملیاتی، هدررفت انرژی و خرابی زودهنگام است. مهندس فرآیند خبره کسی است که این حاشیه را نه بر اساس ترس، بلکه بر اساس تحلیل دقیق مکانیسم‌های رسوب، شناخت رفتار دینامیک سیستم، تجربه عملیاتی واحدهای مشابه و با نگاه به هزینه‌های چرخه عمر انتخاب می‌کند.

در پایان، باید به خاطر داشت که یک مبدل حرارتی “بزرگ و ایمن” که عملاً در سرویس غیرقابل کنترل و ناپایدار است، بسیار خطرناک‌تر از یک مبدل “مناسب و بهینه” است که عملکرد خود را با یک برنامه تمیزکاری هوشمندانه مدیریت می‌کند. هدف غایی، نه طراحی یک مبدل عظیم‌الجثه، بلکه طراحی سیستمی است که بتواند به طور پایدار، ایمن و اقتصادی گرما را منتقل کند.
