ضد رسوب دیگ بخار (DM)

دیگ بخار (Boiler) قلب تپنده بی‌بدیل اکثر صنایع فرآیندی، نیروگاهی، غذایی و دارویی است. این تجهیز گران‌قیمت و پیچیده، آب را به بخار –این حامل انرژی حیاتی– تبدیل می‌کند. اما در دل این فرآیند به ظاهر ساده، یک نبرد شیمیایی خاموش و دائمی در جریان است: نبرد با رسوب (Scale) . تشکیل رسوب بر روی سطوح انتقال حرارت دیگ بخار، دشمن شماره یک راندمان، ایمنی و طول عمر آن است. در این نبرد، مواد ضد رسوب (Boiler Antiscalants) به عنوان خط مقدم دفاع شیمیایی عمل می‌کنند. این مقاله یک کاوش عمیق و تخصصی در دنیای ضد رسوب‌های مدرن دیگ بخار است؛ از ریشه‌های شیمیایی مشکل تا راه‌حل‌های پیشرفته پلیمری و استراتژی‌های مدیریت یکپارچه.

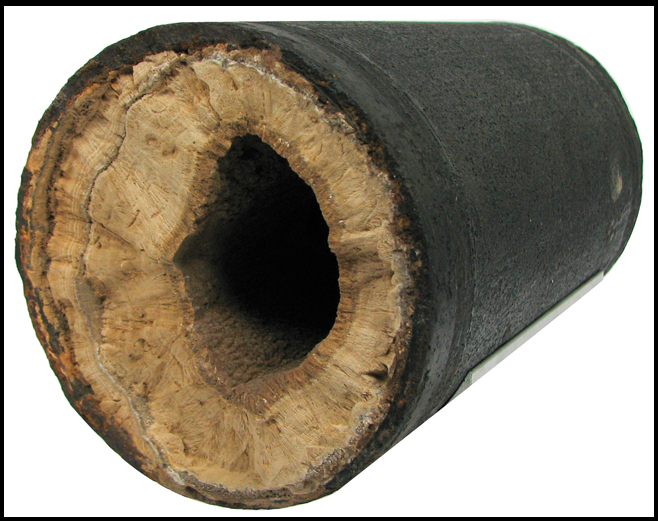

رسوب در دیگ بخار: دشمنی با ریشه‌های شیمیایی

برای درک عملکرد ضد رسوب‌ها، ابتدا باید دشمن را دقیقاً شناخت. رسوب در دیگ بخار عمدتاً از ناخالصی‌های موجود در آب تغذیه (Feedwater) منشأ می‌گیرد. با وجود سیستم‌های پیش‌تصفیه (نرم‌کننده‌ها، اسمز معکوس)، همواره مقادیر اندکی از یون‌های مزاحم وارد دیگ می‌شوند. مکانیسم اصلی تشکیل رسوب، بلعکس شدن حلالیت (Reverse Solubility) است. برخلاف اکثر نمک‌ها که با افزایش دما حلالیت‌شان بیشتر می‌شود، حلالیت رسوب‌سازهای اصلی دیگ بخار یعنی کربنات کلسیم (CaCO₃) و سولفات کلسیم (CaSO₄) با افزایش دما به شدت کاهش می‌یابد. آب دیگ که در دمای بالا (تا بیش از ۳۰۰ درجه سانتی‌گراد در فشارهای فوق‌بحرانی) قرار دارد، از این ترکیبات فوق‌اشباع می‌شود. در نتیجه، بلورهای جامد بر روی داغ‌ترین سطوح (لوله‌های کوره) هسته‌زایی کرده و رشد می‌کنند.

مهم‌ترین انواع رسوب در دیگ بخار عبارتند از:

1. رسوبات سختی (Hardness Scale): این رسوبات از کلسیم و منیزیم موجود در آب سخت تشکیل می‌شوند. کربنات کلسیم (کلسیت یا آراگونیت) رایج‌ترین نوع است که در اثر تجزیه حرارتی بیکربنات کلسیم به وجود می‌آید. سولفات کلسیم (انیدریت) به دلیل حلالیت فوق‌العاده پایین و چسبندگی بسیار زیاد، خطرناک‌ترین و مقاوم‌ترین رسوب در برابر اسیدشویی است. سیلیکات منیزیم نیز در صورت وجود سیلیس و منیزیم بالا تشکیل می‌شود و رسوبی بسیار سخت و عایق است.

2. رسوبات آهن و مس (Iron & Copper Deposits): ناشی از محصولات خوردگی در خطوط کندانس و پیش‌گرمکن‌ها. اکسیدهای آهن (مگنتیت و هماتیت) و اکسید مس می‌توانند به صورت لایه‌ای متراکم یا تهنشین‌های حجیم درآیند و خود به عنوان هسته‌هایی برای چسبیدن رسوبات سختی عمل کنند.

3. رسوب سیلیس (Silica Scale): در دیگ‌های بخار فشار بالا که سیلیس از آب تغذیه عبور می‌کند، این ماده می‌تواند بر روی پره‌های توربین به صورت یک لایه شیشه‌ای بسیار سخت و غیرقابل حذف (مگر با سندبلاست) رسوب کند. کنترل سیلیس در دیگ‌های نیروگاهی یک تخصص ویژه است.

عواقب فاجعه‌بار تشکیل رسوب

حتی یک لایه نازک رسوب به ضخامت چند میلی‌متر، پیامدهای ویرانگری دارد:

• کاهش شدید راندمان (Efficiency Loss): رسوب یک عایق حرارتی قوی است. ضریب هدایت حرارتی (k) رسوب کربناته حدود ۱-۲ W/m.K است، در حالی که این ضریب برای فولاد حدود ۵۰ W/m.K است. یک لایه ۱ میلی‌متری رسوب می‌تواند مصرف سوخت را ۵٪ تا ۸٪ افزایش دهد.

• گرمای بیش از حد فلز لوله (Tube Overheating): از آنجایی که رسوب مانع انتقال حرارت می‌شود، دمای فلز لوله برای جبران کاهش انتقال حرارت بالا می‌رود. این افزایش دما می‌تواند از حد تحمل متالورژیکی فولاد فراتر رفته و منجر به خزش (Creep) ، اکسیداسیون سریع و در نهایت ترکیدگی لوله (Tube Rupture) شود. این یک خطر ایمنی فاجعه‌بار است.

• خوردگی زیر رسوب (Under-deposit Corrosion): در زیر لایه رسوب، واکنش‌های الکتروشیمیایی متمرکزی رخ می‌دهد که منجر به خوردگی حفره‌ای (Pitting) و خوردگی سوزنی عمیق و سریع می‌شود.

ضد رسوب‌های مدرن: از فسفات‌ها تا پلیمرهای هوشمند

اینجاست که علم شیمی وارد عمل می‌شود. مواد ضد رسوب، ترکیبات شیمیایی هستند که به آب دیگ تزریق می‌شوند تا از تشکیل، چسبندگی و رشد بلورهای رسوب جلوگیری کنند. تکامل این مواد، داستان پیشرفت چشمگیر شیمی صنعتی است:

نسل اول: تیمار فسفات (Phosphate Treatment)

روشی کلاسیک و همچنان پرکاربرد در دیگ‌های فشار پایین و متوسط. در این روش، با تزریق فسفات سدیم (Na₃PO₄)، کلسیم موجود در آب به صورت هیدروکسی آپاتیت (Calcium Hydroxyapatite – Ca₅(PO₄)₃OH) رسوب داده می‌شود. هیدروکسی آپاتیت برخلاف کربنات و سولفات کلسیم، رسوبی نرم، غیرچسبنده و به راحتی قابل تخلیه (Blowdown) است. چالش این روش، کنترل دقیق pH و غلظت فسفات برای جلوگیری از تشکیل فسفات منیزیم چسبنده یا خوردگی قلیایی است. این برنامه‌ها “رسوب‌زا هستند اما رسوب را مدیریت می‌کنند.”

نسل دوم: عوامل کیلیت‌ساز و پراکنده‌ساز (Chelants & Dispersants)

برای دیگ‌های فشار متوسط و بالا، معرف‌های آلی جایگزین یا مکمل فسفات شدند.

• کیلیت‌سازها (Chelants): موادی مانند EDTA و NTA که به طور استوکیومتری با یون‌های کلسیم و منیزیم پیوند برقرار کرده و کمپلکس‌های محلول در آب تشکیل می‌دهند. این روش از تشکیل هرگونه رسوب سختی جلوگیری می‌کند. خطر این روش، دوزینگ بیش از حد است که می‌تواند خود فلز دیگ (آهن) را در خود حل کرده و باعث خوردگی شدید شود. کنترل دقیق اکسیژن محلول و دوزینگ برای استفاده از EDTA حیاتی است.

• پراکنده‌سازها (Dispersants): انقلاب اصلی در کنترل رسوب. این پلیمرهای آلی با مکانیسم‌های فیزیکی عمل می‌کنند و برخلاف کیلیت‌سازها، نیازی به نسبت استوکیومتری ندارند و در دوزهای بسیار پایین (چند ppm) مؤثرند. سه مکانیسم اصلی آن‌ها:

  1. بازداری از آستانه (Threshold Inhibition): پلیمر بر روی هسته‌های اولیه بلور جذب شده و از رشد آن‌ها به اندازه بحرانی جلوگیری می‌کند. بلورهای ریز در آب معلق می‌مانند و فرصت ته‌نشینی پیدا نمی‌کنند.

  2. اصلاح شکل بلور (Crystal Modification): پلیمر با قرار گرفتن در شبکه بلوری در حال رشد، ساختار هندسی آن را به هم می‌ریزد و بلوری نرم، بدشکل و غیرچسبنده به جای بلور سخت و منشوری ایجاد می‌کند.

  3. پراکندگی (Dispersion): پلیمر به سطح ذرات ریز (مانند اکسیدهای آهن، رس و ذرات رسوب) جذب شده و با ایجاد بار الکتریکی منفی بر سطح آن‌ها (دافعه الکترواستاتیکی)، ذرات را از هم دور نگه می‌دارد و از تجمع و چسبیدن آن‌ها به یکدیگر و سطوح جلوگیری می‌کند.

نسل سوم: پلیمرهای چندمنظوره و هوشمند (Multifunctional Smart Polymers)

ضد رسوب‌های پیشرفته امروزی، کوپلیمرهای پیچیده‌ای هستند که چندین گروه عاملی مختلف را در یک زنجیره دارند:

• پلی‌آکریلات‌ها و پلی‌متاکریلات‌ها: پراکنده‌سازهای عالی برای رسوبات سختی و آهن.

• کوپلیمرهای سولفونه (Sulfonated Copolymers): گروه‌های سولفونیک اسید (-SO₃H) مقاومت فوق‌العاده‌ای در برابر دما و فشار بالا ایجاد می‌کنند و در حضور کلسیم، رسوب نمی‌دهند (برخلاف پلی‌آکریلات‌های قدیمی که خود با کلسیم رسوب می‌دادند).

• ترپلیمرهای حاوی گروه‌های آبدوست و آبگریز: نسل جدید که می‌توانند طیف وسیعی از رسوبات شامل سختی، آهن، مس و حتی ناخالصی‌های آلی را به طور هم‌زمان کنترل کنند. این پلیمرها برای دیگ‌های با فشار بالا (تا ۱۵۰ بار) ایده‌آل هستند.

ضد رسوب فسفونات (Phosphonate): سرباز خط مقدم کنترل سختی

فسفونات‌ها (مانند HEDP، PBTC) یک کلاس ویژه و بسیار مؤثر از ترکیبات آلی فسفردار هستند که جایگاهی بین فسفات‌ها و پلیمرها دارند. آن‌ها به دلیل پیوند کربن-فسفر (C-P) در مقابل هیدرولیز حرارتی بسیار پایدارتر از پلی‌فسفات‌ها هستند. فسفونات‌ها از طریق مکانیسم Threshold Inhibition، مقادیر قابل توجهی کلسیم را در محلول نگه می‌دارند و در عین حال، یک فیلم محافظ بر روی سطوح فلزی تشکیل می‌دهند که به کنترل خوردگی نیز کمک می‌کند. ترکیب فسفونات‌ها با پلیمرهای پراکنده‌ساز، ستون فقرات بسیاری از برنامه‌های مدرن تصفیه داخلی دیگ (Internal Treatment) را تشکیل می‌دهد.

اکسیژن: همدست رسوب، قاتل خاموش

بحث کنترل رسوب بدون کنترل اکسیژن محلول، ناقص است. اکسیژن عامل اصلی خوردگی (زنگ زدگی) است. محصولات این خوردگی (اکسیدهای آهن و مس) نه تنها خود یک نوع رسوب مضر هستند، بلکه به عنوان سطوحی عالی برای چسبیدن رسوبات سختی عمل می‌کنند. بنابراین، یک برنامه ضد رسوب کامل، همیشه همراه با یک اکسیژن‌زدا (Oxygen Scavenger) مانند سدیم سولفیت (کاتالیز شده) یا هیدرازین (و جایگزین‌های مدرن‌ترش مانند DEHA و کربوهیدرازید) و یک خنثی‌کننده آمین فرّار (Neutralizing Amine) برای کنترل pH کندانس اجرا می‌شود.

استراتژی جامع کنترل رسوب: فراتر از تزریق ماده شیمیایی

تزریق بهترین ضد رسوب دنیا نیز بدون یک برنامه مدیریت یکپارچه آب و بخار بی‌اثر خواهد بود. یک استراتژی موفق بر سه رکن استوار است:

۱. پیش‌تصفیه (Pretreatment):
مؤثرترین راه برای حذف رسوب، جلوگیری از ورود عوامل رسوب‌زا به دیگ است.

• سختی‌گیر رزینی (Water Softener): جایگزینی کلسیم و منیزیم با سدیم محلول و غیررسوب‌زا.

• اسمز معکوس (RO): حذف گسترده املاح محلول (TDS) از جمله سختی، سیلیس و قلیائیت. استفاده از RO، بار کاری مواد شیمیایی داخل دیگ را به شدت کاهش می‌دهد و بهره‌گیری از سیکل‌های تغلیظ بالاتر را ممکن می‌سازد.

۲. کنترل تخلیه (Blowdown Management):
با تولید بخار، املاح (حتی آن‌هایی که ضد رسوب مهارشان کرده) در آب دیگ تغلیظ می‌شوند. تخلیه (Blowdown) مداوم و خودکار بخشی از آب غلیظ دیگ، برای حفظ سیکل‌های تغلیظ (Cycles of Concentration) در محدوده ایمن طراحی، یک ضرورت مطلق است. عدم تخلیه کافی، هر برنامه شیمیایی را شکست خواهد داد.

۳. پایش و مانیتورینگ (Monitoring):

• آزمایش‌های روزانه/هفتگی: سختی، قلیائیت، هدایت الکتریکی، کلراید، آهن، سیلیس، غلظت فسفات/فسفونات/پلیمر، pH، اکسیژن محلول.

• مانیتورینگ آنلاین: سنسورهای هدایت سنج و pHمتر برای کنترل خودکار تخلیه و تزریق.

• آنالیز پلیمر باقی‌مانده (Polymer Residual): اندازه‌گیری غلظت پلیمر فعال در آب دیگ برای اطمینان از دوزینگ صحیح و عدم تخریب حرارتی آن.

• بازرسی‌های داخلی (Internal Inspection): هر چند سال یکبار، دیگ باز شده و وضعیت سطوح از نظر تمیزی، نوع رسوبات احتمالی و خوردگی بررسی می‌شود. این بازخورد، مبنای تنظیم برنامه شیمیایی است.

مطالعه موردی: شکست یک برنامه و بازیابی

یک دیگ بخار واتر تیوب ۲۰ تن بخار در ساعت در یک کارخانه نساجی، با مشکل افت شدید فشار و راندمان مواجه شد. بازرسی داخلی نشان‌دهنده یک لایه ضخیم و سخت رسوب سولفات کلسیم بود. بررسی‌ها نشان داد که سختی‌گیر رزینی دچار مشکل شده و آب با سختی بالا وارد دیگ می‌شده است. برنامه شیمیایی قبلی صرفاً یک پلیمر پایه ضعیف بود که توان مقابله با هجوم بالای سختی را نداشت. راهکار اصلاحی شامل:

1. اسیدشویی کنترل‌شده دیگ برای حذف رسوبات سخت موجود.

2. تعمیر سختی‌گیر و نصب یک هشدار‌دهنده سختی آنلاین بر روی خروجی آن.

3. ارتقاء برنامه شیمیایی به یک ترکیب کوپلیمری سولفونه مقاوم با یک فسفونات قوی و افزایش دوزینگ.

4. نصب سیستم کنترل خودکار تخلیه بر اساس هدایت سنج.
   پس از اعمال این تغییرات، بازرسی بعدی پس از یک سال، سطوح داخلی را کاملاً تمیز و عاری از رسوب نشان داد و راندمان دیگ به طور کامل بازیابی شد.

نتیجه‌گیری: یک بیمه‌نامه شیمیایی برای حیاتی‌ترین دارایی

مواد ضد رسوب دیگ بخار چیزی فراتر از یک ماده شیمیایی مصرفی هستند؛ آن‌ها یک بیمه‌نامه پویا برای حفاظت از یک سرمایه حیاتی، تضمین تداوم تولید، بهینه‌سازی مصرف انرژی (و در نتیجه کاهش انتشار کربن) و تأمین ایمنی پرسنل و محیط زیست هستند. انتخاب یک برنامه ضد رسوب مؤثر، نیازمند یک رویکرد علمی است که مشخصات دقیق دیگ (فشار، دما، طراحی، متالورژی)، کیفیت آب خام، سیستم پیش‌تصفیه، و نرخ تخلیه را به دقت در نظر بگیرد. راه‌حل‌های آماده و عمومی به ندرت جوابگوی چالش‌های خاص هر واحد هستند.

در عصر دیجیتال و پایداری، برنامه‌های شیمیایی هوشمند، همراه با پایش بلادرنگ و تحلیل داده‌ها، نه تنها از تشکیل رسوب جلوگیری می‌کنند، بلکه کل چرخه آب و بخار را به سوی بهره‌وری حداکثری و پایداری زیست‌محیطی هدایت می‌نمایند. سرمایه‌گذاری بر روی یک برنامه ضد رسوب مهندسی‌شده و حرفه‌ای، شاید کم‌هزینه‌ترین و پربازده‌ترین تصمیمی باشد که یک مدیر صنعتی برای حفظ “قلب تپنده” کارخانه خود می‌گیرد.
