فاکتور رسوب (Fouling Factor): دشمن خاموش انتقال حرارت و سودآوری

در قلب هر فرآیند صنعتی، از پالایشگاه‌های عظیم نفت و گاز گرفته تا نیروگاه‌های تولید برق و صنایع غذایی و دارویی، مبدل‌های حرارتی نقشی حیاتی در انتقال انرژی ایفا می‌کنند. این تجهیزات، شریان‌های اصلی بازیابی حرارت، چگالش، تبخیر و کنترل دمای واکنش‌ها هستند. با این حال، دشمنی خاموش، پیوسته و اجتناب‌ناپذیر وجود دارد که بی‌وقفه کارایی این شریان‌ها را تحلیل می‌برد و میلیاردها دلار هزینه اضافی به صنعت تحمیل می‌کند: رسوب‌گذاری (Fouling) . درک عمیق مفهومی به نام فاکتور رسوب (Fouling Factor) نه تنها یک ضرورت مهندسی برای طراحی صحیح، بلکه یک سلاح استراتژیک برای بهینه‌سازی عملیات و کاهش هزینه‌های هنگفت انرژی و تعمیرات است.

این مقاله راهنمایی جامع و عمیق درباره فاکتور رسوب است؛ از تعریف کلاسیک و استانداردهای مهندسی (TEMA, API) گرفته تا چالش‌های “بیش‌-طراحی” ناشی از آن، روش‌های نوین پایش و مدیریت، و نگاه به آینده این پارامتر بحث‌برانگیز.

فاکتور رسوب چیست؟ تعریف و فرمولاسیون

در تئوری پایه انتقال حرارت، مقاومت کلی در برابر جریان گرما بین دو سیال، مجموع مقاومت‌های جابه‌جایی داخلی، هدایت از دیواره فلزی لوله و جابه‌جایی خارجی است. اما در دنیای واقعی، با گذشت زمان، لایه‌هایی از مواد ناخواسته بر روی سطوح انتقال حرارت تشکیل می‌شوند. این لایه‌ها که رسوب نامیده می‌شوند، یک مقاومت حرارتی اضافی (R_f) در مسیر انتقال حرارت ایجاد می‌کنند.

فاکتور رسوب (Fouling Resistance) که با R_f یا r_f نمایش داده می‌شود، معیاری از این مقاومت اضافی است و واحد آن در سیستم SI، [m²·K/W] و در سیستم انگلیسی [hr·ft²·°F/Btu] است. به صورت ساده، این فاکتور بیان می‌کند که یک لایه رسوب با ضخامت مشخص، چقدر در برابر عبور یک وات گرما از یک متر مربع سطح مقاومت ایجاد می‌کند.

این فاکتور مستقیماً بر ضریب کلی انتقال حرارت تأثیر می‌گذارد. رابطه بین ضریب کلی انتقال حرارت در حالت تمیز (U_clean) و حالت رسوب‌گرفته (U_fouled) با این معادله تعریف می‌شود:

۱ / U_fouled = ۱ / U_clean + R_f

به عبارت دیگر، فاکتور رسوب، معکوس ضریب کلی انتقال حرارت در حالت رسوب‌گرفته را از معکوس آن در حالت تمیز، بزرگتر می‌کند. یک R_f بزرگ به معنای یک U_fouled کوچک و در نتیجه یک مبدل حرارتی به شدت کم‌کار و ناتوان است.

چرا فاکتور رسوب یک “شر ضروری” در طراحی است؟

هیچ مهندسی یک مبدل حرارتی را برای کار در شرایط رسوب‌گرفته طراحی نمی‌کند، اما همه مجبورند آن را برای این شرایط پیش‌بینی کنند. در مرحله طراحی یک مبدل حرارتی، مهندس فرآیند باید یک سطح انتقال حرارت مشخص (A) را محاسبه کند. معادله پایه طراحی Q = U × A × ΔT_lm است. برای محاسبه A، مهندس از U_fouled استفاده می‌کند. بنابراین، فاکتور رسوب مستقیماً باعث بزرگتر شدن سطح انتقال حرارت (Oversizing) می‌شود. این اضافه سطح “Surface Margin” یا “Fouling Allowance” نامیده می‌شود.

فلسفه این کار ساده است: ما می‌دانیم که مبدل ظرف چند ماه یا چند سال رسوب می‌گیرد و توانایی حرارتی آن کم می‌شود. اگر آن را برای شرایط روز اول و کاملاً تمیز طراحی کنیم، در ۹۰٪ عمر عملیاتی خود نخواهد توانست وظیفه حرارتی (Duty) را تأمین کند. بنابراین، ما عمداً آن را بزرگتر می‌سازیم تا حتی در “پایان دوره عملیاتی” (End of Run) و با حداکثر میزان رسوب پیش‌بینی‌شده، باز هم بتواند گرمای مورد نیاز را منتقل کند.

اما اینجاست که “شر” بودن این ضرورت آشکار می‌شود. در روز اول، وقتی مبدل تمیز است و R_f هنوز شکل نگرفته، مبدل ما “بیش از حد” بزرگ است و U واقعی از U_fouled بسیار بیشتر است. این موضوع مشکلات عملیاتی زیر را ایجاد می‌کند:

• عدم توانایی در کنترل دقیق دما (کنترل‌پذیری ضعیف).

• نیاز به کاهش شدید دبی سیال سرویس (مثلاً بخار یا آب خنک‌کننده) که می‌تواند باعث ایجاد پدیده‌های مخربی مانند خوردگی در سمت آب یا گرمای موضعی شود.

استاندارد TEMA: کتاب مقدس انتخاب فاکتور رسوب

بنیادی‌ترین و پراستنادترین منبع برای انتخاب فاکتور رسوب، استانداردهای انجمن تولیدکنندگان مبدل‌های حرارتی لوله‌ای (Tubular Exchanger Manufacturers Association – TEMA) است. TEMA در بخش ۱۰ خود (ویرایش‌های اخیر) جدولی راهنما از مقادیر پیشنهادی فاکتور رسوب (R_f) برای صدها سیال صنعتی ارائه می‌دهد. این مقادیر بر اساس دهه‌ها تجربه عملی و بازخورد از صنعت گردآوری شده‌اند.

مقادیر معمول TEMA برای برخی سیالات رایج عبارتند از (واحد: m²·K/W × ۱۰⁴):

هشدار بزرگ در استفاده از جداول TEMA: این اعداد، نقاط شروع و “Rule of Thumb” هستند، نه حقایق مطلق علمی. استفاده کورکورانه از این مقادیر می‌تواند به بیش‌-طراحی (Over-design) بسیار شدید و غیرضروری منجر شود که خود تبعات عملیاتی و اقتصادی سنگینی دارد. یک مهندس کاربلد باید همواره تجربه واقعی واحد مشابه، شرایط دقیق عملیاتی (دما، سرعت، تنش برشی دیواره) و اثربخشی برنامه‌های کنترل رسوب را در انتخاب R_f لحاظ کند.

شش مکانیسم اصلی رسوب‌گذاری: شناخت دشمن

برای مدیریت هوشمندانه فاکتور رسوب، باید مکانیسم تشکیل آن را شناخت. رسوب‌ها بر اساس منشأ به شش دسته اصلی تقسیم می‌شوند:

1. رسوب‌گذاری تهنشینی (Sedimentation/Particulate Fouling): تجمع ذرات جامد معلق (شن، زنگ، رسوبات خوردگی، کاتالیست) بر روی سطح. این مشکل با افزایش سرعت سیال و تنش برشی دیواره قابل کنترل است.

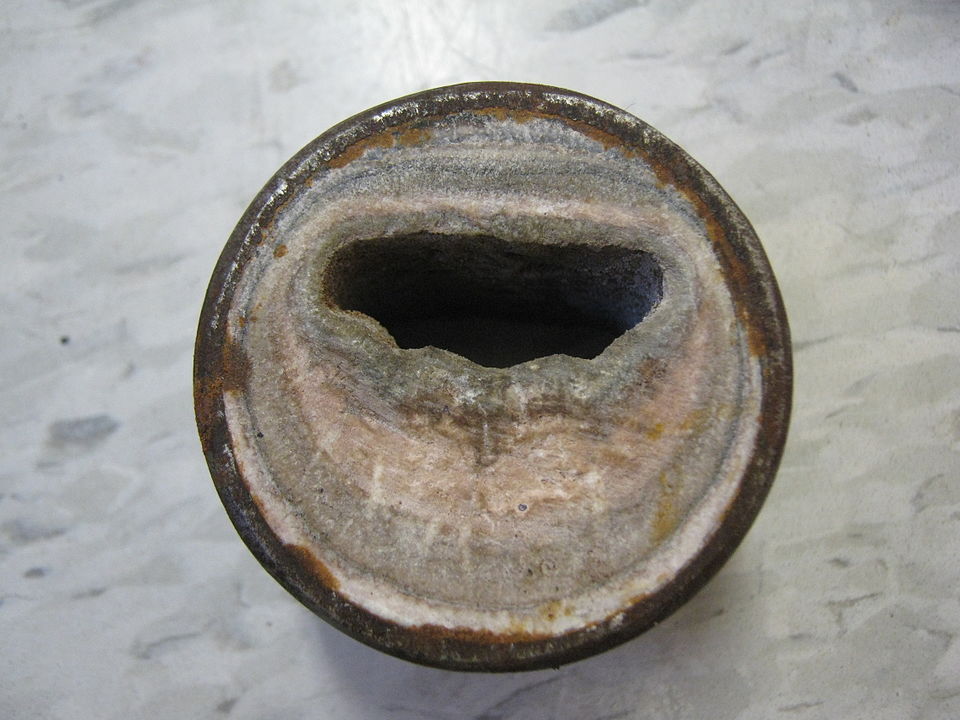

2. رسوب‌گذاری شیمیایی/تبلور (Crystallization/Scaling): رایج‌ترین و دردسرسازترین نوع. زمانی رخ می‌دهد که املاح محلول در آب (مانند CaCO₃, CaSO₄, Mg(OH)₂) با افزایش دما یا تبخیر، از حد انحلال‌پذیری فراتر رفته و بر روی سطح داغ کریستالیزه می‌شوند. این مکانیسم در برج‌های خنک‌کن و بویلرها بسیار شایع است.

3. رسوب‌گذاری ناشی از واکنش شیمیایی (Chemical Reaction Fouling): تشکیل رسوبات جامد در اثر واکنش‌های شیمیایی در سیال (نه لزوماً روی سطح). به عنوان مثال، پلیمریزاسیون حرارتی هیدروکربن‌های غیراشباع یا تشکیل کُک (Coking) در دماهای بالا. این نوع در پالایشگاه‌ها (پیش‌گرمکن‌های نفت خام، کوره‌ها) غالب است.

4. رسوب‌گذاری خوردگی (Corrosion Fouling): خود سطح فلزی مبدل خورده شده و محصولات خوردگی، لایه‌ای با مقاومت حرارتی بالا ایجاد می‌کنند.

5. رسوب‌گذاری زیستی (Biofouling): رشد میکروارگانیسم‌ها (باکتری‌ها، جلبک‌ها) و تشکیل لایه‌های لجن بیولوژیکی (Biofilm). این معضل در مبدل‌های آب دریا و آب رودخانه شایع است.

6. رسوب‌گذاری انجمادی (Solidification Fouling): تشکیل لایه جامد بر روی سطح سرد (مانند تشکیل یخ یا هیدرات‌های گازی). این نوع در مبدل‌های برودتی (Cryogenic) و فرآوری گاز طبیعی رخ می‌دهد.

در یک مبدل واقعی، معمولاً ترکیبی از چند مکانیسم به صورت هم‌افزا عمل می‌کنند (مثلاً خوردگی زیر رسوب (Under-deposit Corrosion) که ترکیبی از نوع ۲ و ۴ است).

فاکتور رسوب و مفهوم “بیش-طراحی هوشمند”

بزرگترین خطای مهندسی، جمع زدن ساده فاکتورهای رسوب دو سمت لوله است (R_f_total = R_f_shell + R_f_tube). همچنین، برخی برای “اطمینان بیشتر”، مقادیر TEMA را بدون تحلیل افزایش می‌دهند. این رویکرد منجر به طراحی مبدلی می‌شود که بسیار بزرگ، گران و بدعملکرد است.

رویکرد مدرن “بیش-طراحی هوشمند” (Smart Overdesign) مبتنی بر موارد زیر است:

• تحلیل حساسیت: اگر مبدل را با درصدی Surface Margin مشخص (مثلاً ۱۵٪ سطح اضافه) طراحی کنیم، U_fouled معادل چه R_f کلی خواهد بود؟

• مدل‌سازی آستانه رسوب (Threshold Fouling Models): مدل‌های نیمه‌تجربی پیشرفته‌ای (مانند مدل ایبرت و پاناچال برای کُک‌گرفتگی نفت خام) وجود دارند که به جای یک R_f ثابت، نرخ تشکیل رسوب را به صورت دینامیک بر اساس دمای فیلم سیال، سرعت و ترکیب شیمیایی خوراک پیش‌بینی می‌کنند. این مدل‌ها در نرم‌افزارهای شبیه‌ساز پیشرفته (مانند Aspen HYSYS، HTRI Xchanger Suite و Petro-SIM) پیاده‌سازی شده‌اند و به مهندس اجازه می‌دهند به جای حدس زدن، رفتار رسوب‌گیری مبدل را شبیه‌سازی کند.

از تئوری تا عمل: پایش و مدیریت رسوب در سرویس

انتخاب R_f در دفتر طراحی، پایان ماجرا نیست. در طول بهره‌برداری، این فاکتور باید به صورت زنده رصد شود:

۱. محاسبه U_actual و R_f_actual:
با استفاده از داده‌های واقعی دما و دبی از سیستم DCS، می‌توان U واقعی مبدل را در هر لحظه محاسبه کرد. سپس با داشتن U_clean (از دیتاشیت طراحی)، R_f واقعی از این رابطه به دست می‌آید: R_f_actual = ۱/U_actual – ۱/U_clean. رسم نمودار روند R_f در برابر زمان، یک منحنی مشخص از نرخ رسوب‌گیری (Fouling Rate) به دست می‌دهد. یک شیب تند، یک زنگ خطر جدی است.

۲. روش‌های مدیریت و کاهش R_f:

• افزایش سرعت: اساسی‌ترین راه برای کاهش رسوب تهنشینی و شیمیایی، افزایش تنش برشی دیواره با افزایش دبی است (تا حد مجاز فرسایش).

• تزریق مواد شیمیایی (Anti-foulants): موادی که از پلیمریزاسیون، کریستالیزاسیون یا تشکیل کُک جلوگیری می‌کنند.

• تمیزکاری آنلاین (Online Cleaning): سیستم‌های گردش توپک اسفنجی (Sponge Ball Cleaning) در کندانسورهای نیروگاهی، یا برگشت جریان (Back-flushing) دوره‌ای.

• تمیزکاری شیمیایی (Chemical Cleaning): شستشوی دوره‌ای با اسیدها (برای رسوبات کربناته) یا حلال‌های آلی (برای رسوبات آلی و کُک).

• تمیزکاری مکانیکی (Mechanical Cleaning): هیدروبلاسینگ (Hydroblasting) با آب فوق فشار قوی یا استفاده از مته‌های تمیزکاری لوله.

مطالعات موردی: بهای بی‌توجهی و پاداش هوشمندی

• پالایشگاه نفت (پیش‌گرمکن نفت خام):
  اگر R_f طراحی برای یک قطار پیش‌گرمکن نفت خام ۲۵٪ کمتر از واقعیت در نظر گرفته شود، مبدل‌ها زودتر از موعد دچار افت حرارتی می‌شوند. نتیجه: افزایش دمای کوره و در نتیجه افزایش مصرف سوخت معادل میلیون‌ها دلار در سال و انتشار CO₂ بیشتر. از سوی دیگر، اگر R_f دو برابر نیاز واقعی انتخاب شود، مبدل‌ها بسیار بزرگ و گران می‌شوند و در اوایل سرویس، به دلیل کنترل دشوار، دچار نوسان و آسیب مکانیکی می‌شوند.

• نیروگاه حرارتی (کندانسور اصلی):
  فاکتور رسوب در کندانسور مستقیماً بر “فشار پشت توربین” (Back Pressure) تأثیر می‌گذارد. هر یک میلی‌بار افزایش در فشار کندانسور به دلیل رسوب‌گرفتگی، می‌تواند بازده کلی نیروگاه را تا ۰.۱٪ کاهش دهد. برای یک نیروگاه ۱۰۰۰ مگاواتی، این به معنای هدررفت چندین مگاوات برق و ضرر هنگفت است. پایش دقیق R_f و تمیزکاری به موقع توپک‌های آنلاین در اینجا یک ضرورت مالی مطلق است.

• صنایع غذایی (پاستوریزاتور):
  رسوب‌گذاری پروتئین‌ها و مواد معدنی شیر (Milk Fouling) بر روی صفحات پاستوریزاتور، نه تنها باعث افت حرارتی می‌شود، بلکه یک خطر جدی بهداشتی ایجاد می‌کند. در این صنعت، فاکتور رسوب، زمان چرخه‌های تمیزکاری درجا (CIP) را تعیین می‌کند. طراحی با R_f مناسب و اجرای CIP پیش‌بینانه، کیفیت محصول و ایمنی مصرف‌کننده را تضمین می‌کند.

آینده فاکتور رسوب: خداحافظی با اعداد ثابت

روند صنعت به سمت طراحی دینامیک و استفاده از دوقلوهای دیجیتال فرآیند (Process Digital Twins) است. در این پارادایم جدید، ما دیگر یک R_f ثابت و محافظه‌کارانه را برای کل عمر ۲۰ ساله مبدل انتخاب نمی‌کنیم. در عوض:

1. از مدل‌های پیش‌بینی‌کننده رسوب (Fouling Predictive Models) در مرحله طراحی استفاده می‌شود تا عملکرد مبدل در طول زمان شبیه‌سازی شود.

2. در حین بهره‌برداری، دوقلوی دیجیتال به صورت بلادرنگ R_f را محاسبه می‌کند.

3. الگوریتم‌های هوش مصنوعی و یادگیری ماشین، نرخ رسوب‌گیری را تحلیل کرده و زمان بهینه بعدی برای تمیزکاری را بر اساس حداکثر سودآوری کلی (با در نظر گرفتن هزینه انرژی از دست رفته، هزینه مواد شیمیایی و هزینه توقف تولید) تعیین می‌کنند. این رویکرد “Prescriptive Maintenance” نام دارد و نقطه پایان تکامل مدیریت رسوب است.

نتیجه‌گیری

فاکتور رسوب، پارامتری بسیار فراتر از یک عدد ساده در یک جدول TEMA است. این عدد، نماینده یک پدیده فیزیکی-شیمیایی پیچیده، پویا و پرهزینه است که طراحی، بهره‌برداری و اقتصاد یک واحد صنعتی را به شدت تحت تأثیر قرار می‌دهد. انتخاب هوشمندانه آن در مرحله طراحی، پایش دقیق آن در زمان بهره‌برداری و استفاده از فناوری‌های مدرن برای بهینه‌سازی چرخه‌های تمیزکاری، وجه تمایز یک سازمان پیشرو و سودآور از یک سازمان سنتی و پرهزینه است. در نبرد بی‌امان با “دشمن خاموش”، دانش و تحلیل داده، قدرتمندترین سلاح‌های ما هستند. با درک عمیق فاکتور رسوب، می‌توانیم این دشمن را از یک تهدید کور به یک ریسک مدیریت‌شده و قابل پیش‌بینی تبدیل کنیم.
