مقدمه
دیگ بخار به عنوان یکی از حیاتیترین تجهیزات صنعتی، نقش اصلی در تولید بخار برای نیروگاهها، پالایشگاهها، صنایع غذایی، داروسازی و بسیاری از بخشهای تولیدی ایفا میکند. راندمان و عمر مفید دیگ بخار به شدت تحت تأثیر کیفیت آب تغذیه آن است. وجود یونهایی نظیر کلسیم، منیزیم، سیلیکا و کربناتها منجر به تشکیل رسوب در لولهها و سطوح انتقال حرارت میشود. این رسوبات مانند عایق حرارتی عمل کرده و موجب افزایش مصرف انرژی، افت راندمان و حتی ترک خوردگی و پارگی لولهها خواهند شد.
یکی از روشهای اصلی برای مقابله با این پدیده، استفاده از مواد شیمیایی ضد رسوب (Antiscalants) و کنترل دقیق دوز تزریق آنهاست. اگر مقدار ماده ضد رسوب کمتر از حد نیاز تزریق شود، تشکیل رسوب ادامه خواهد یافت؛ و اگر بیش از حد مورد نیاز وارد سیستم شود، مشکلاتی مانند کف کردن، حمل بخار و آسیبهای شیمیایی به دیگ بخار رخ میدهد. بنابراین، کنترل دوز تزریق ضد رسوب یک فرآیند حساس و کلیدی در بهرهبرداری ایمن و اقتصادی از بویلر است.
نقش رسوب در دیگ بخار
رسوبات تشکیلشده در بویلر معمولاً ناشی از موارد زیر هستند:
-
سختی موقت (کربنات کلسیم و منیزیم): رسوب سفید و سخت روی سطوح فلزی.
-
سختی دائم (سولفاتها و کلریدها): رسوبات متراکم و دشوار برای حذف.
-
سیلیکا: در فشارهای بالا همراه بخار به توربین منتقل شده و ایجاد رسوب سیلیسی میکند.
-
اکسیدهای فلزی: ناشی از خوردگی لولهها که به شکل رسوب قهوهای-قرمز دیده میشوند.
رسوبها نهتنها باعث افزایش مصرف سوخت میشوند بلکه خطر انفجار بویلر را نیز بالا میبرند. به همین دلیل، کنترل دقیق آنها از طریق مواد ضد رسوب ضروری است.
اصول عملکرد مواد ضد رسوب
مواد ضد رسوب از طریق مکانیسمهای مختلف عمل میکنند:
-
مهار کریستالیزاسیون (Threshold Inhibition): جلوگیری از رشد بلورهای نمکهای محلول.
-
پخشکنندگی (Dispersant Action): نگه داشتن ذرات معلق در آب و جلوگیری از تهنشینی.
-
پاسیو کردن سطح فلز: ایجاد لایهای محافظ برای کاهش چسبندگی رسوبات.
انتخاب نوع ماده ضد رسوب به کیفیت آب تغذیه و فشار کاری دیگ بخار بستگی دارد.
چرا کنترل دوز تزریق اهمیت دارد؟
-
تزریق کمتر از حد نیاز:
-
افزایش تشکیل رسوب
-
افت راندمان انتقال حرارت
-
افزایش مصرف سوخت و هزینهها
-
-
تزریق بیش از حد نیاز:
-
ایجاد کف در بویلر (Foaming)
-
Carryover و انتقال ذرات شیمیایی همراه بخار
-
آسیب به تجهیزات مصرفکننده بخار (مانند مبدلها و توربینها)
-
آلودگی فرآیند تولید در صنایع غذایی و دارویی
-
بنابراین، مقدار ماده شیمیایی باید در یک بازه بهینه و کنترلشده تزریق شود.
پارامترهای کلیدی در تعیین دوز تزریق ضد رسوب
1. کیفیت آب تغذیه
-
سختی کل (Hardness)
-
قلیائیت (Alkalinity)
-
سیلیکا
-
TDS (کل مواد جامد محلول)
2. فشار و دمای بویلر
-
هر چه فشار بالاتر باشد، حساسیت به رسوب بیشتر است.
3. نوع ماده شیمیایی مصرفی
-
ترکیبات فسفاته، پلیکربوکسیلاتها، فسفوناتها و … بسته به ویژگیهایشان دوزهای متفاوتی دارند.
4. طراحی سیستم تزریق
-
مکان و روش تزریق (به خط تغذیه، به دیاِریتور یا به داخل درام بویلر) بر کارایی ماده اثرگذار است.
روشهای کنترل و تنظیم دوز تزریق
1. روش تجربی (Manual Dosing)
-
اپراتور بر اساس نتایج آزمایش آب (مانند سختی و قلیائیت) مقدار مشخصی از ماده ضد رسوب را تزریق میکند.
-
روش ساده اما وابسته به دقت انسانی.
2. روش نیمهاتوماتیک
-

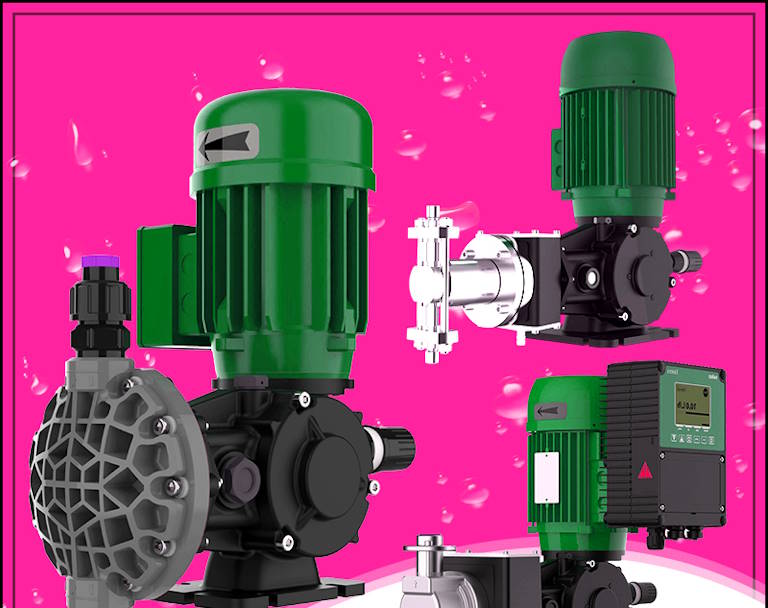

استفاده از پمپهای دوزینگ که با زمانبندی مشخص یا بر اساس دبی آب تغذیه، ماده شیمیایی تزریق میکنند.
-
دقت بیشتر نسبت به روش دستی.
3. کنترل اتوماتیک (Automatic Dosing Control)
-
سیستمهای پیشرفته مجهز به سنسورهای آنلاین (pH، هدایت الکتریکی، فسفات باقیمانده) که بر اساس دادههای لحظهای دوز تزریق را تنظیم میکنند.
-
بیشترین دقت و قابلیت اطمینان، بهویژه در بویلرهای فشار بالا.
روشهای پایش اثربخشی تزریق
-
اندازهگیری فسفات باقیمانده در آب بویلر:
-
نشان میدهد ماده ضد رسوب در سیستم فعال است.
-
-
کنترل سختی و سیلیکا در آب بویلر:
-
مقادیر نزدیک به صفر نشاندهنده عملکرد مناسب است.
-
-
بازرسی چشمی در دورههای سرویس:
-
مشاهده لولهها و درام برای تشخیص رسوبات احتمالی.
-
-
آنالیز راندمان حرارتی:
-
افزایش غیرعادی مصرف سوخت میتواند نشانه وجود رسوب باشد.
-
استانداردها و دستورالعملها
سازمانهای معتبر بینالمللی مانند ASME و ABMA دستورالعملهای مشخصی برای حدود مجاز پارامترهای شیمیایی آب بویلر ارائه کردهاند. برخی توصیهها:
-
فسفات باقیمانده: ۳۰–۵۰ ppm (بسته به فشار بویلر)
-
pH آب بویلر: ۱۰.۵–۱۱
-
اکسیژن محلول: کمتر از ۰.۰۰۷ ppm
تزریق ضد رسوب باید به گونهای تنظیم شود که این حدود حفظ گردد.
مزایای کنترل صحیح دوز تزریق
-
افزایش عمر مفید بویلر و تجهیزات جانبی
-
کاهش هزینههای تعمیر و نگهداری
-
صرفهجویی در مصرف انرژی و سوخت
-
تولید بخار با کیفیت بالا و بدون آلودگی شیمیایی
-
افزایش ایمنی و جلوگیری از حوادث ناگهانی
چالشهای رایج در کنترل دوز
-
تغییرات کیفیت آب خام ورودی:
-
نیاز به تنظیم مجدد دوز تزریق.
-
-
خرابی یا کالیبراسیون نامناسب پمپهای دوزینگ:
-
تزریق نامنظم ماده شیمیایی.
-
-
عدم آموزش کافی اپراتورها:
-
برداشت اشتباه از نتایج آزمایش و تنظیمات نادرست.
-
-
هزینه مواد شیمیایی و تجهیزات پیشرفته:
-
برخی صنایع به دلیل هزینه بالا از روشهای سادهتر استفاده میکنند که ریسک بیشتری دارد.
-
راهکارهای بهینهسازی
-
استفاده از سیستمهای پایش آنلاین برای جلوگیری از خطای انسانی.
-
آموزش مستمر پرسنل بهرهبرداری و آزمایشگاه.
-
نگهداری و کالیبراسیون منظم پمپهای دوزینگ.
-
طراحی برنامه پایش کیفی منظم (روزانه، هفتگی و ماهانه).
-
همکاری با شرکتهای تخصصی تصفیه آب و شیمیایی برای انتخاب بهترین ضد رسوب.
نتیجهگیری
کنترل دوز تزریق ضد رسوب در دیگ بخار یکی از حیاتیترین اقدامات در مدیریت بهرهبرداری ایمن و اقتصادی از بویلرهاست. دوز کمتر منجر به رسوبگذاری و دوز بیشتر باعث مشکلات شیمیایی و کاهش کیفیت بخار میشود. به همین دلیل، اجرای برنامههای پایش دقیق، استفاده از سیستمهای دوزینگ هوشمند و رعایت استانداردهای بینالمللی بهترین راهکار برای دستیابی به عملکرد پایدار و راندمان بالا است.
